H664Y 抽汽止回閥

1產品型號：H664Y
2公稱通徑：DN50～DN1000
3公稱壓力：PN1.0～10.0MPa
4工作溫度：≤550℃
5主要材質：WCB、WC6、WC9
6適用介質：水、蒸汽、空氣、油品
7設計標準：API 6D、BS 1868、GB/T 12235、GB/T 12236、JB/T 8937
8結構長度：ASME B16.10、API 6D、GB/T 12221
9連接標準：ASME B16.5、ASME B16.47、ASME B16.25、GB/T 9113、JB/T 79、HG/T 20592
10壓力試驗：API 598、API 6D、GB/T 13927、GB/T 26480
11壓力與溫度等級：ASME B16.34 、GB/T 12224

客戶訂購咨詢：15000666432

#止回閥

詳細介紹

一、H664Y抽汽止回閥用途

沃茈閥門（上海）有限公司生產銷售的H664Y抽汽止回閥主要用于火力發電廠汽輪機抽汽系統，防止介質或水倒流，對汽輪機水泵等重要設施起到保護作用，其性能要求為在管道介質倒流、斷電、事故等非常狀態下，該閥門瞬間關閉，關閉時間小于0.5秒。

二、H664Y抽汽止回閥性能規范
1、公稱壓力：

公稱壓力	1.0~2.5	4.0~6.4	10.0
公稱通徑	50~1000	50~400	80~350

2、適用介質：水、蒸汽、空氣、油品
3、工作溫度：

主體材料	wcb	wc6	wc9
工作溫度	≤425℃	≤540℃	≤550℃

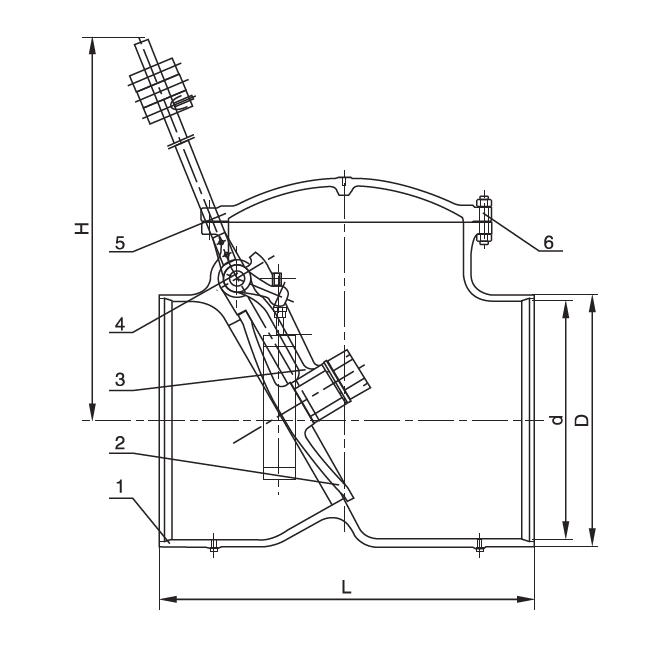

三、 H664Y抽汽止回閥主要外形尺寸

h664h-10
dn	l	d	d1	d2	h	h1	h2	h3	l1	w（kg）
450	740	428	476	630	990	425	510	755	486	620
500	790	468	520	658	990	470	545	852	554	759
700	1040	682	747	845	990	560	625	1240	820	1258
800	1295	780	842	995	1257	650	645	1348.3	928	1788
1000	1600	1110	1150	1230	1700	850	745	1840	1040	4800
