J941H 電動截止閥

1產品型號：J941H
2公稱通徑：DN50~DN300
3公稱壓力：PN1.6~16.0MPa
4適用溫度：≤540℃
5主要材質：碳鋼、不銹鋼等
6設計標準：GB12235
7結構長度：GB12221
8法蘭尺寸：GB9113 JB79 HG20592-20635
9壓力-溫度：GB9131 JB/T74 HG20604
10試驗-檢驗：GB/T13927 JB/T9092

客戶訂購咨詢：15000666432

#截止閥

詳細介紹

一、J941H電動截止閥基本信息

沃茈閥門（上海）有限公司生產銷售的J941H電動截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。電動截止閥只適用于全開和全關，不允許作調節和節流。

二、J941H電動截止閥標準參數

設計標準	gb12235
結構長度	gb12221
法蘭尺寸	gb9113 jb79 hg20592-20635
壓力-溫度	gb9131 jb/t74 hg20604
試驗-檢驗	gb/t13927 jb/t9092

三、J941H電動截止閥閥門特點

1、結構緊湊、設計合理，閥門剛性好，通道流暢，流阻系數小。

2、密封面采用不銹鋼和硬質合金，使用壽命長。

3、采用柔性石墨填料、密封可靠、操作輕便靈活。

4、驅動方式分手動、電動、氣動、齒輪傳功，結構型式：彈性楔式單閘板、剛性楔式單閘板和雙閘板型式。

5、廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路上作接通或截斷管路中介質的啟閉裝置。

四、J941H電動截止閥適應工況

電動截止閥閥瓣、閥座密封面采用鐵基合金堆焊或司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長，適用于公稱壓力pn1.6～16mpa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。

五、J941H電動截止閥主要外形尺寸

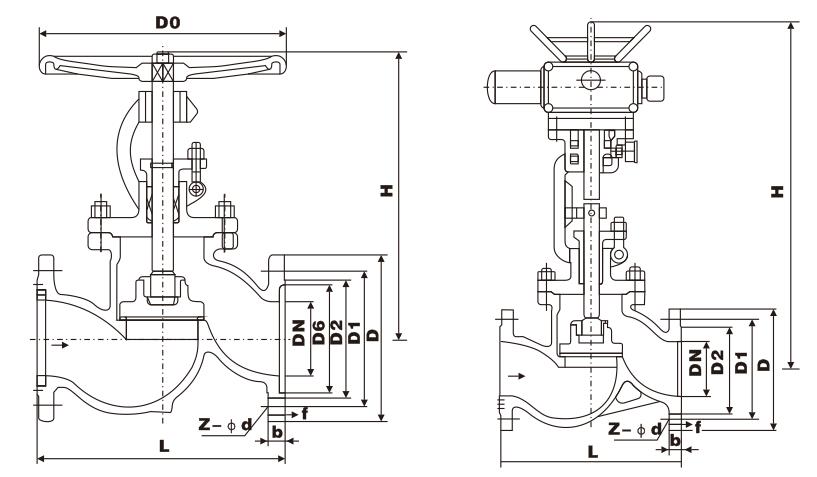

公稱壓力 pn(mpa)	公稱通徑 dn(mm)	標準值									參考值
公稱壓力 pn(mpa)	公稱通徑 dn(mm)	l	d	d1	n2	d6	b	f	f1	z-φd	l1	h	重量
1.6	50	230	160	125	100		16	3		4-φ18	590	645	48
	65	290	180	145	120		18	3		4-φ18	590	690	60
	80	310	195	160	135		20	3		8-φ18	590	715	65
	100	350	215	180	155		20	3		8-φ18	590	770	71
	125	400	254	210	185		22	3		8-φ18	590	780	119
	150	480	280	240	210		24	3		8-φ23	590	810	210
	200	600	335	295	265		26	3		12-φ23	810	967	320
	250	622	405	355	320		30	3		12-φ25	810	1143	550
	300	698	460	410	375		30	4		12-φ25	830	1292	785
2.5	50	230	160	125	100		20	3		4-φ18	590	645	50
	65	290	180	145	120		22	3		8-φ18	590	690	65
	80	310	195	160	135		22	3		8-φ18	590	715	67
	100	350	230	190	160		24	3		8-φ23	590	770	73
	125	400	270	220	188		28	3		8-φ25	590	780	127
	150	480	300	250	218		30	3		8-φ25	810	810	215
	200	600	360	310	278		34	3		12-φ25	810	967	322
	250	622	425	370	332		36	3		12-φ30	830	1143	585
	300	698	485	430	390		40	4		16-φ30	830	1292	795
4.0	50	230	160	125	100	88	20	3	4	4-φ18	590	645	61
	65	290	180	145	120	110	22	3	4	8-φ18	590	690	75
	80	310	195	160	135	121	22	3	4	8-φ18	590	715	84
	100	350	230	190	160	150	24	3	4.5	8-φ23	590	770	101
	125	400	270	220	188	176	28	3	4.5	8-φ25	810	782	207
	150	480	300	250	218	204	30	3	4.5	8-φ25	810	875	226
	200	600	375	320	282	260	38	3	4.5	12-φ30	810	1160	399
6.4	50	300	175	135	105	88	26	3	4	4-φ23	590	710	64
	65	340	200	160	130	110	28	3	4	8-φ23	590	750	77
	80	380	210	170	140	121	30	3	4	8-φ23	590	785	86
	100	430	250	200	168	150	32	3	4.5	8-φ25	810	837	171
	125	500	295	240	202	176	36	3	4.5	8-φ30	810	1031	243
	150	550	340	280	240	204	38	3	4.5	8-φ34	830	1066	296
	200	650	405	345	300	260	44	3	4.5	12-φ34	830	1213	420
10.0	50	300	195	145	112	88	28	3	4	4-φ25	590	714	81
	65	340	220	170	138	110	32	3	4	8-φ25	590	734	102
	80	380	230	180	148	121	34	3	4	8-φ30	810	847	175
	100	430	265	210	172	150	38	3	4.5	8-φ30	810	950	194
	125	500	310	250	210	176	42	3	4.5	8-φ34	830	1141	285
	150	550	350	290	250	204	46	3	4.5	12-φ34	830	1240	450
	200	650	430	360	312	260	54	3	4.5	12-φ4l	830	1425	850
16.0	50	300	215	165	132	88	36	3	4	8-φ25	590	562	92
	65	340	245	190	152	110	44	3	4	8-φ30	810	743	165
	80	380	260	205	168	121	46	3	4	8-φ30	830	820	216
	100	430	300	240	200	150	48	3	4.5	8-φ34	830	935	238
