BPQ340TC 陶瓷偏心半球閥

1產品型號：BPQ340TC
2公稱通徑：DN50～DN300
3公稱壓力：PN1.6MPa
4連接方式：法蘭
5適用介質：鋼鐵業，洗選礦、電站、除灰等行業，礦料漿液，灰渣漿液等介質
6適用溫度：-29℃~121℃
7閥門制造：GB/T 12224
8法蘭標準：GB/T9113
9閥門試驗：GB/T 9092

客戶訂購咨詢：15000666432

#球閥

詳細介紹

一、BPQ340TC陶瓷偏心半球閥產品簡介：

沃茈閥門（上海）有限公司生產銷售的BPQ340TC陶瓷偏心半球閥利用偏心閥體、偏心球體、閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬面受到良好的保護。特別適用于鋼鐵業，洗選礦、電站、除灰等行業，礦料漿液，灰渣漿液等介質。

閥門的閥座和半球體的密封面均采用工程陶瓷、硬度高、耐沖蝕、壽命長。適用于含有粉狀顆粒的固液混合介質，作啟閉用；半球體為固定球式，剛性好。形狀為v形半球，體積小，重量輕；閥座密封面與半球密封面間距具有可調性，故閥門在使用一定時間后，密封面間距可再進行調整，延長閥門壽命；閥門在全開時，閥體通道完全暢通，介質流阻小。

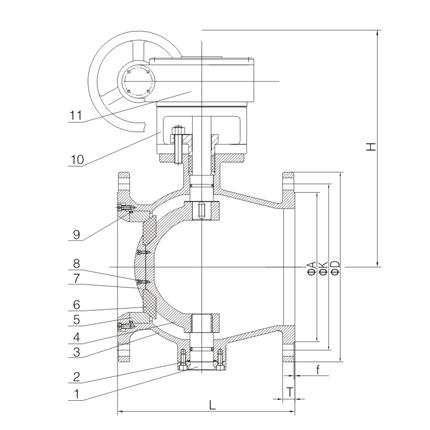

二、BPQ340TC陶瓷偏心半球閥主要零部件材料：

序號	名稱	材料	序號	名稱	材料
1	閥蓋	wcb	7	壓圈	wcb
2	墊片	氟橡膠	8	螺栓	20#
3	閥體	wcb	9	密封墊片	氟橡膠
4	半球體	wcb	10	支架	wcb
5	閥座	結構陶瓷	11	驅動裝置	成品件
6	密封圈	結構陶瓷	12

三、BPQ340TC陶瓷偏心半球閥應用規范：

設計與制造		gb/t 12224
連接端尺寸	結構長度	gb12221
	法蘭尺寸	gb/t9113
檢驗與試驗		gb/t 9092
材料	碳鋼	gb/t 12229
	不銹鋼	gb/t 12230
標志		gb/t 12220
供貨		gb/t 12252

四、BPQ340TC陶瓷偏心半球閥主要外形和連接尺寸：

pn(mpa)	dn (mm)	h	l	d	d1	d2	n-d	c	f
1.6	50	230	124	165	125	100	4-φ18	16	3
	65	237	145	185	145	120	4-φ18	18	3
	80	260	165	200	160	135	8-φ18	20	3
	100	270	194	220	180	156	8-φ18	20	3
	125	320	210	250	210	185	8-φ22	22	3
	150	340	229	285	240	211	8-φ22	26	3
	200	390	243	340	295	265	8-φ23	26	3
	250	420	297	405	355	319	8-φ26	30	3
	300	510	338	460	410	375	8-φ26	30	4
