調節閥Regulating valve

V231型自力式壓力（差壓）調節閥

1產品型號：V231型
2公稱通徑：DN15~DN250
3公稱壓力：PN1.6~4.0 MPa
4適用溫度：液體≤ 140℃、氣體≤ 80℃
5主要材質：鑄鐵、鑄鋼、鑄不銹鋼
6設計標準：GB/T17213
7檢驗標準：GB/T4213
8法蘭標準：JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等

客戶訂購咨詢：15000666432

詳細介紹

一、V231型自力式壓力（差壓）調節閥產品概述：

沃茈閥門（上海）有限公司生產銷售的V231型自力式壓力（差壓）調節閥，由閥體、閥座、閥芯部件等零部件組成，是一種無需外來能源而只依靠被調介質自身的壓力變化進行自動調節壓力的節能型產品，可用于非腐蝕性（適用溫度≤350℃）的液體、氣體和蒸汽等介質的壓力控制裝置。廣泛適用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統。

◆型號、規格

類別	壓力控制調節閥				差壓控制調節閥
	閥后壓力調節閥		閥前壓力調節閥		差壓上升閥關閉		差壓上升閥開啟
	硬密封	軟密封	硬密封	軟密封	硬密封	軟密封	硬密封	軟密封
型號	v230 d01	v230d01	v230d02	v231d02	v230d03	v231d03	v230d04	v231d04
規格	dn15-250

二、V231型自力式壓力（差壓）調節閥技術參數：

公稱通徑 mm		15	20	25	32	40	50	65	80	100	125	150	200	250
額定流量系數 kvs		3.2	5	8	12.5	20	32	50	80	125	160	320	450	630
公稱壓力 mpa		1.6、 4.0
z 值		0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35	0.3	0.2	0.2
工作溫度℃	v230 v231	液體≤ 140 、氣體≤ 80
	硬密封 v230	配隔離罐≤ 200										配隔離罐和加長件≤ 300*
		配隔離罐和散熱片≤ 200
壓力平衡元件		波紋管										滾動膜片
法蘭標 準		dia （亦可按用戶要求提供法蘭標準）
閥體材質		pn16 ：鑄鐵（工作溫度≤ 200 ℃）； pn4.0 ：鑄鋼、鑄不銹鋼（工作溫度≤ 350 ℃）
閥芯材質		不銹鋼；軟密封為不銹鋼鑲嵌橡膠圈
最高工作壓力 mpa		公稱壓力（注意△ pmax 及工作壓力與工作溫度的關系）

注：
1、液體＞140℃、氣體＞80 ℃時閥倒裝；
2、z值：噪音衡量系數，該值用來衡量噪音大小，具體計算詳見自力式調節閥選擇指南。

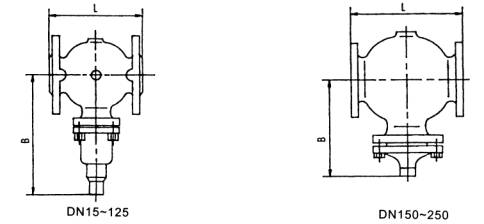

◆外形尺寸

◆V230/V231控制閥尺寸及重量

公稱通徑 mm	20	25	32	40	50	65	80	100	125	150	200	250
l mm	150	160	180	200	230	290	310	350	400	480	600	730
b mm	212	238	238	240	240	275	275	380	380	295	325	372
大約重量 kg	6.7	9.7	13	14	17	29	33	60	70	80	140	220
