一、Z43H帶導流平板閘閥概述

沃茈閥門（上海）有限公司生產銷售的Z43H帶導流平板閘閥適用于class150～900/pn1.0～16.0mpa，工作溫度-29～121℃的石油、天然氣、水、油品等管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。

二、Z43H帶導流平板閘閥應用范圍

平板閘閥適用于天然氣，石油，化工，環保，城市管道，燃?xì)夤芫€等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。 z43h型帶導流孔單閘板式平板閘閥適用于天然氣開采和凈化的長輸管線。

三、Z43H帶導流平板閘閥結構特點

1、閥座采用o形密封圈密封和施加預緊力的浮動閥座結構，使平板閘閥進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達到輕松開、關閥門

2、在全開時，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線

3、采用帶自密封能力的填料結構，無需經常調節，開、關極為輕便，且密封性可靠，填料函處設有輔助密封油脂注入結構，密封性能可靠，真正達到零泄漏；解決了通用閥門填料處容易外漏的弊病。

4、平板閘閥關閉時能自動卸掉內腔高壓，保證使用安全

5、全封閉結構，防護性能好，可適應全天候要求

四、Z43H帶導流平板閘閥標準規范

設計制造標準：jb/t 5298 結構長度標準：jb/t 5298 連接法蘭標準：gb/t 9113 壓力溫度等級：gb/t 12224-2005 試驗檢驗標準：gb/t 13927-2008、jb/t 5298

五、Z43H帶導流平板閘閥 零件材料與工況

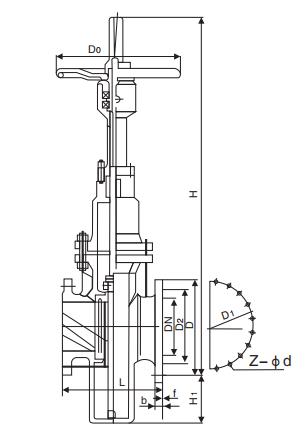

六、Z43H帶導流平板閘閥主要尺寸及重量
