Z41W 美標不銹鋼閘閥

1產品型號：Z41W
2公稱通徑：NPS1/2”~24”
3公稱壓力：Class150～900Lb
4適用溫度：≤200℃～≤350℃
5驅動方式：手動、傘齒輪傳動及電動等
6適用介質：水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質
7設計與制造：AP1 600
8結構長度：ANS1B16.10
9法蘭尺寸：ANS1B16.5a
10對焊連接尺寸：ANS1B16.25
11壓力溫度等級：ANS1B16.34

客戶訂購咨詢：15000666432

#閘閥

詳細介紹

一、Z41W美標閘閥概述：

沃茈閥門（上海）有限公司生產銷售的Z41W美標不銹鋼閘閥適用于ansi class150～900、pn2.0～16.0mpa、jis10～20k，工作溫度-29～425℃（碳鋼）及-40～500℃（不銹鋼）的名種管路上，用于截斷或接通管路中的介質。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。有手動、傘齒輪傳動及電動等。

二、Z41W美標不銹鋼閘閥結構特點：

①產品設計制造符合國外先進標準要求，密封可靠，性能優良。 ②結構設計緊湊合理，造型美觀。 ③采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。 ④閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，可適用于各種壓力、溫度及介質工況。 ⑤采用國內外多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。

三、Z41W美標不銹鋼閘閥主要零部件材質：

零件名稱	cf8	cf3	cf8m	cf3m
閥體/閥蓋	cf8	cf3	cf8m	cf3m
閘板	cf8	cf3	cf8m	cf3m
閥桿	f304	f304l	f316	f316l
填料	ptfe編織	ptfe編織	ptfe編織	ptfe編織
墊片	ptfe+304	ptfe+304l	ptfe+316	ptfe+316l
壓蓋	cf8	cf3	cf8m	cf3m
填料壓環	304	304l	316
螺栓

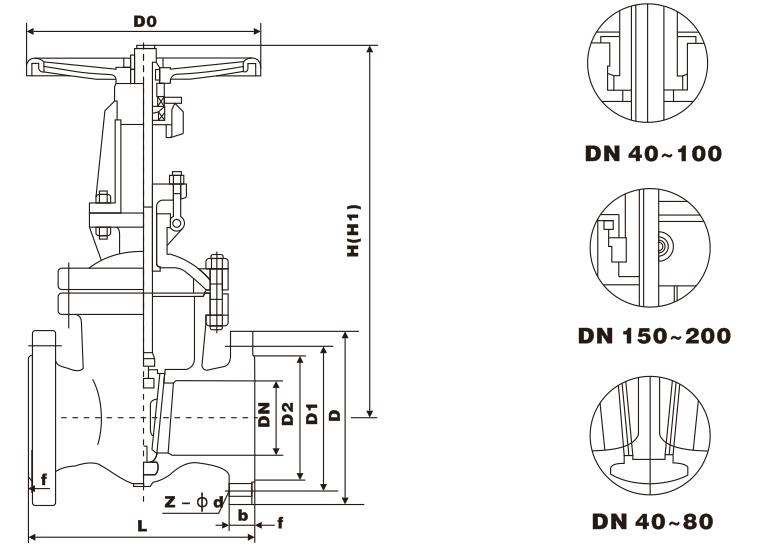

四、Z41W美標不銹鋼閘閥主要外形及連接尺寸：

型號	規格	尺寸
型號	inch	dn	l	d	d1	d2	b	z-φd	h	d0
z41w-150lb	1/2"	15	108	89	60.5	35	12	4-φ15	155	120
	3/4"	20	117	98	70	43	12	4-φ15	160	120
	1"	25	127	108	79.5	51	12	4-φ15	200	140
	11/4"	32	140	117	89	64	13	4-φ15	245	160
	11/2"	40	165	127	98.5	73	15	4-φ15	285	180
	2"	50	178	152	120.5	92	16	4-φ19	315	200
	21/2"	65	190	178	139.5	105	18	4-φ19	375	220
	3"	80	203	190	152.5	127	19	4-φ19	400	240
	4"	100	229	229	190.5	157	24	8-φ19	460	280
	5"	125	254	254	216	186	24	8-φ22	540	300
	6"	150	267	279	241.5	216	26	8-φ22	620	320
	8"	200	292	343	298.5	270	29	8-φ22	800	400
	10"	250	330	406	362	324	31	12-φ25	850	450
	12"	300	356	483	432	381	32	12-φ25	1000	500
	14"	350	381	533	476	413	35	12-φ29	1300	600
	16"	400	406	597	540	470	37	16-φ29	1400	600
	18"	450	432	635	578	533	40	16-φ32	1600	650
	20"	500	457	698	635	584	43	20-φ32	1850	650
	24"	600	508	813	749.5	692	48	20-φ35	2200	700

型號	規格	尺寸
型號	inch	dn	l	d	d1	d2	b	z-φd	h	d0
z41w-300lb	1/2"	15	140	95	66.5	35	15	4-φ15	155	120
	3/4"	20	152	117	82.5	43	16	4-φ19	160	120
	1"	25	165	124	89	51	18	4-φ19	200	140
	11/4"	32	178	133	98.5	64	19	4-φ19	250	160
	11/2"	40	190	156	114.5	73	21	4-φ22	290	180
	2"	50	216	165	127	92	22	8-φ19	330	220
	21/2"	65	241	190	149	105	25	8-φ22	385	250
	3"	80	283	210	168.5	127	29	8-φ22	410	280
	4"	100	305	254	200	157	32	8-φ22	480	300
	5"	125	381	279	235	186	35	8-φ22	630	350
	6"	150	403	318	270	216	37	12-φ22	690	350
	8"	200	419	381	330	270	41	12-φ25	830	450
	10"	250	457	445	387.5	324	48	16-φ29	1003	500
	12"	300	502	521	451	381	51	16-φ32	1137	600
	14"	350	762	584	514.5	413	54	20-φ32	1489	750
	16"	400	838	648	571.5	470	57	20-φ35	1581	800
	18"	450	914	711	628.5	533	60	24-φ35	2017	850
	20"	500	991	775	686	584	64	24-φ35	2228	900
	24"	600	1143	914	813	692	70	24-φ41	2650	950
z41w-600lb	1/2"	15	165	95	66.5	35	15	4-φ15	155	120
	3/4"	20	190	118	82.5	43	16	4-φ19	160	120
	1"	25	216	124	89	51	18	4-φ19	200	140
	11/4"	32	229	133	98.5	64	21	4-φ19	250	160
	11/2"	40	241	156	114.5	73	23	4-φ22	290	180
	2"	50	292	165	127	92	26	8-φ19	350	250
	21/2"	65	330	190	149	105	29	8-φ22	430	250
	3"	80	356	210	168	127	32	8-φ22	470	300
	4"	100	432	273	216	157	38	8-φ25	570	350
	5"	125	508	330	266.5	186	45	8-φ29	700	400
	6"	150	559	356	292	216	48	12-φ29	750	500
	8"	200	660	419	349	270	56	12-φ32	830	600
	10"	250	787	508	432	324	64	16-φ35	1210	650
	12"	300	838	559	489	381	67	20-φ35	1350	700
	14"	350	889	603	527	413	70	20-φ38	1600	750
	16"	400	991	686	603	470	77	20-φ41	1800	800
	18"	450	1092	743	654	533	83	20-φ44	2110	900
	20"	500	1194	813	724	584	89	24-φ44	2350	950
	24"	600	1397	940	838	692	102	24-φ52	2900	1000
