WJ41 德標波紋管截止閥

1產品型號：WJ41
2公稱通徑：DN15~DN350
3公稱壓力：PN1.6~4.0MPa
4工作溫度：-29～350℃

客戶訂購咨詢：15000666432

#截止閥

詳細介紹

一、WJ41德標波紋管截止閥產品概述：

沃茈閥門（上海）有限公司生產銷售的WJ41德標波紋管截止閥是公司國外技術，采用金屬波紋管密封技術制造，高性能金屬波紋管，波紋管密封截止閥采用波紋管密封的設計，消除了普通閥門閥桿填料密封老化快易泄露的缺點，不但提高了使用能源效率，增加了生產設備的安全性，減少了維修費用及頻繁的維修保養，還提供清潔安全工作環境。廣泛應用于：石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、食品等工業。

二、WJ41德標波紋管截止閥結構特點：

1、產品結構合理、密封可靠，雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，提高工廠設備安全。并符合國際密封標準。

2、密封面堆焊co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長 3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀

驅動方式	手動
驅動方式	電動
設計標準	din3356
結構長度	din3202
連接法蘭	din2543-2545
試驗和檢驗	din3230

三、WJ41德標波紋管截止閥產品性能規范：

公稱壓力	殼體試驗壓力	密封試驗壓力	適用溫度(℃)
1.6	2.4	1.76	≤350℃
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

注：系列閥門連接法蘭可根據用戶要求設計制造

四、WJ41德標波紋管截止閥零件材料：

零件名稱	閥體	閥蓋	閥桿	閥瓣	密封面	填料
wcb	wcb	wcb	13cr	2cr13	2cr13	柔性石墨
					stl
304	cf8	cf8	304	304	304	柔性石墨
					stl	ptfe
316	cf8m	cf8m	316	316	316	柔性石墨
					stl	ptfe
304l	cf3	cf3	316	304l	304l	柔性石墨
					stl	ptfe
316l	cf3m	cf3m	316	316l	316l	柔性石墨
					stl	ptfe

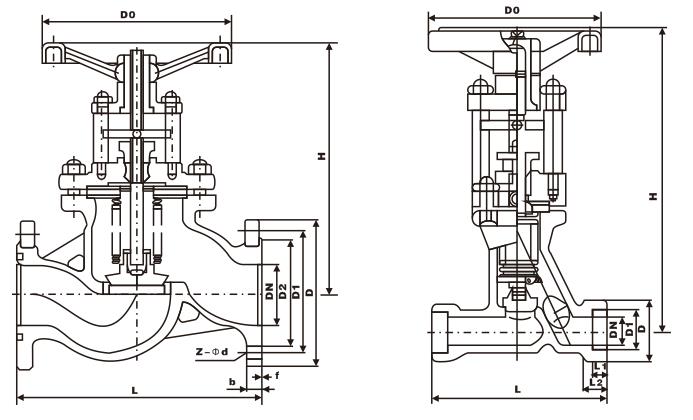

五、WJ41德標波紋管截止閥規格尺寸及重量：

型號	wj41-16
壓力等級	pn16
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
l	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
h	195	200	220	225	235	250	260	265	370	400	515	550	600	630	680
do	130	130	130	130	150	150	180	180	200	200	400	450	450	500	500
重量	4	4.5	5	7	9	12.5	18	23	41	54	90	160	260	410	610

型號	wj41-25
壓力等級	pn25
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
l	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
h	195	200	220	225	235	250	260	265	370	400	515	550	600	630	680
do	130	130	130	130	150	150	180	180	200	200	400	450	450	500	450
重量	4	4.5	5	7	9.5	13	19	24	43	57	95	168	300	510	680

型號	wj41-40
壓力等級	pn40
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
l	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
h	195	200	220	225	235	250	260	265	370	400	515	550	600	630	680
do	130	130	130	130	150	150	180	180	200	200	400	450	450	500	500
重量	4	4.5	5	8	10	13.5	20	25	45	60	98	171	340	580	780
