F343X 手動盲板閥

1產品型號：F343X
2公稱通徑：DN200~DN2000
3公稱壓力：PN0.05~0.25MPa
4適用溫度：＜300℃
5適用介質：煤氣等有毒、有害、易燃?xì)怏w
6驅動方式：電動、液動、氣動、電液動
7閥體材質：碳鋼、橡膠、鉻鋼
8設計標準：API 600、API6D、ASME B16.34、GB/T 12234
9結構長度：ASME B16.10、API6D、GB/T 12221
10連接標準：ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592
11壓力試驗：API 598、GB/T 13927、JB/T 9092
12壓力-溫度等級：ASME B16.34 、GB/T 12224

客戶訂購咨詢：15000666432

詳細介紹

一、F343X手動盲板閥產品特點

沃茈閥門（上海）有限公司生產銷售的F343X手動盲板閥又名手動眼鏡閥、翻板閥、扇形閥，為長結構系列，在右閥體上設有伸縮器，用于較長管路中（注：不能作為管路的補償器），可以補償閥門啟閉過程中產生的閥體軸向位移，減小閥門的啟閉力矩。根據大口徑閥門的特點，閥體設計成三角形結構，加強了閥門的整體剛性。橡膠密封圈分別安裝在左、右閥體上。

二、F343X手動盲板閥主要性能指標

公稱壓力mpa	0.25	0.15	0.10	0.05
密封試驗壓力mpa	0.275	0.165	0.11	0.055
強度試驗壓力mpa	0.40	0.225	0.15	0.075
適用溫度℃	丁腈橡膠		硅橡膠	氟橡膠
適用溫度℃	＜120		＜250	＜300
適用介質	煤氣等有毒、有害、易燃?xì)怏w
采用標準	連接法蘭尺寸符合jb/t81-94標準，檢測方法符合gb/t13927-92標準
主要零部件材料	閥體、閘板為碳鋼；連接軸、伸縮器為碳鋼或不銹鋼；密封圈為橡膠

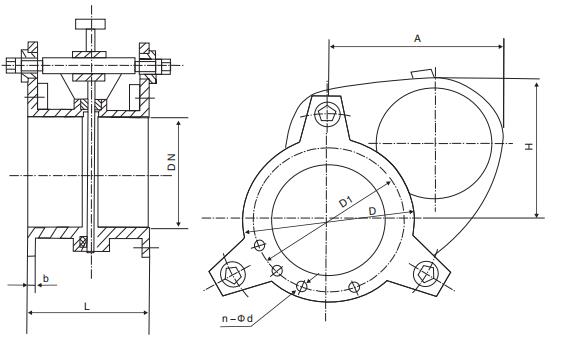

三、F343X手動盲板閥主要連接尺寸：

dn	d	d1	b	n-φd	l
300	440	395	22	12-φ22	500
350	490	445	22	12-φ22	500
400	540	495	22	16-φ22	600
450	595	550	24	16-φ22	600
500	645	600	24	16-φ22	600
600	755	705	24	20-φ26	600
700	860	810	26	24-φ26	800
800	975	920	26	24-φ30	800
900	1075	1020	28	24-φ30	800
1000	1175	1120	30	28-φ30	800
1100	1275	1220	30	28-φ30	800
1200	1375	1320	30	32-φ30	800
1300	1475	1420	32	32-φ30	800
1400	1575	1520	32	36-φ30	850
1500	1675	1620	32	36-φ30	850
1600	1790	1730	32	40-φ30	850
1800	1990	1930	32	44-φ30	1100
2000	2190	2130	32	46-φ30	1100
