一、沃茈閥門（上海）有限公司生產銷售的封閉式插板閥產品結構特點：
1、閥門采用全封閉結構，操作時介質不會向外泄漏，操作安全環境污染。
2、閥體采用整體框架式結構，剛性好，能承受高的介質壓力。
3、密封副部位采用不銹鋼與橡膠密封，密封圈為雙凸型密封可靠。
4、密封圈裝在閥板上，便于更換。
5、伸縮體與固定套之間采用多層波紋管連接，適用壽命長，密封更可靠，波紋管內安裝填料式耐磨套，粉塵不進入波紋管內。
6、夾緊機構采用閉環式多點夾緊，同步性好。
7、特制的控桿和頂輪機構，確保閥板運行無摩擦。
8、設有氮?dú)獯祾呖祝员愦祾唛y座和傳動部位積灰，開啟靈活。
9、底部設有排水管接口，將閥箱內積水排出。
10、夾緊、松開和閥板行走采用全電動驅動。操作方便，性能穩定，電裝帶手動機構，手、電動可實現無憂動切換。

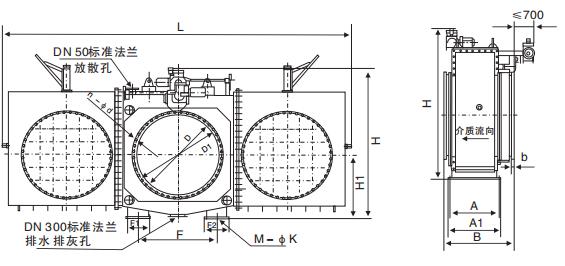

二、封閉式插板閥產品主要尺寸：
dn | l | d | d1 | b | n-d | l1 | h | h1 | b | b1 | a | c | c1 | c2 | e1 | e2 | n1-d1 |
800 | 3900 | 975 | 920 | 26 | 24-30 | 1545 | 1970 | 750 | 1070 | 650 | 1150 | 950 | 350 | 300 | 250 | 220 | 12-32 |
900 | 4400 | 1075 | 1020 | 28 | 24-30 | 2200 | 2028 | 890 | 1100 | 700 | 1150 | 950 | 350 | 300 | 250 | 220 | 12-32 |
1000 | 4735 | 1175 | 1120 | 30 | 28-30 | 2368 | 2230 | 960 | 1100 | 700 | 1250 | 950 | 350 | 300 | 250 | 220 | 12-32 |
1200 | 6214 | 1375 | 1320 | 30 | 32-30 | 3105 | 2570 | 1060 | 1100 | 700 | 1450 | 950 | 300 | 300 | 250 | 220 | 12-32 |
1400 | 6915 | 1575 | 1520 | 30 | 36-30 | 3400 | 2850 | 1180 | 1200 | 800 | 1450 | 950 | 350 | 300 | 250 | 220 | 12-32 |
1600 | 7630 | 1790 | 1730 | 30 | 40-30 | 3600 | 3150 | 1350 | 1200 | 800 | 1150 | 920 | 250 | 720 | 475 | 630 | 16-26 |
1800 | 8068 | 1990 | 1930 | 30 | 44-30 | 3700 | 3565 | 1580 | 1400 | 950 | 1150 | 920 | 250 | 720 | 475 | 630 | 16-26 |
2000 | 8718 | 2190 | 2130 | 30 | 48-30 | 3855 | 3825 | 1720 | 1500 | 950 | 1924 | 1044 | 522 | 720 | 280 | 512 | 16-26 |
2200 | 9320 | 2405 | 2430 | 32 | 52-33 | 4285 | 4150 | 1820 | 1550 | 950 | 2030 | 1044 | 522 | 810 | 280 | 606 | 16-26 |
2400 | 10000 | 2605 | 2540 | 32 | 56-33 | 4615 | 4660 | 1960 | 1550 | 1016 | 2130 | 1130 | 565 | 820 | 300 | 710 | 16-26 |
2600 | 10700 | 2805 | 2740 | 34 | 60-33 | 5100 | 5150 | 2050 | 1550 | 1016 | 2130 | 1130 | 565 | 820 | 300 | 710 | 16-26 |
