H41W/H 國標升降式止回閥

1產品型號：H41W/H
2公稱通徑：DN50～DN400
3壓力范圍：PN1.0～16.0MPa
4工作溫度：-196℃～+560℃
5主體材質：碳鋼、不銹鋼、合金鋼
6設計制造：GB12236
7結構長度：GB12221
8連接法蘭：JB/T79-1994
9試驗與檢驗：JB/T9092-1999

客戶訂購咨詢：15000666432

#止回閥

詳細介紹

一、H41W/H國標升降式止回閥產品概述

沃茈閥門（上海）有限公司生產銷售的H41W/H國標升降式止回閥適用于中、小口徑管路的各種壓力、溫度和介質下控制接通或截?cái)喙苈方橘|(zhì)的啟閉裝置；依靠閥瓣自重和流體壓差實現自動阻止流體倒流。

二、H41W/H國標升降式止回閥產品特點

1、當介質由閥體箭頭所示流向進入閥體，介質的壓力作用在閥瓣上產生向上的推力，當介質推力大于閥瓣重力時，閥門打開。當閥后介質壓力作用在閥瓣上的力加上閥瓣自身重力大于閥前壓力作用在閥瓣上的力時，閥門關閉，阻止介質倒流。
2、國標升降式止回閥具有結構簡單，動作可靠，維修方便等優點，廣泛應用于凈化設備、石油、化工、冶金、電力、輕紡等生產過程中。

三、H41W/H國標升降式止回閥性能規范

閥體材料		公稱壓力 (mpa)	工作溫度 (℃)	適用介質
碳鋼		1.6-6.4	≤425	水、油品、蒸汽
碳鋼		10.0、16.0	≤450	／
不銹鋼	p	1.6-16.0	≤200	硝酸類
不銹鋼	r	／	／	醋酸類
鉻鎳鈦耐熱鋼	pi	1.6-6.4	≤550	石油、石油產品
鉻鉬鋼		1.6-16.0	≤550	油

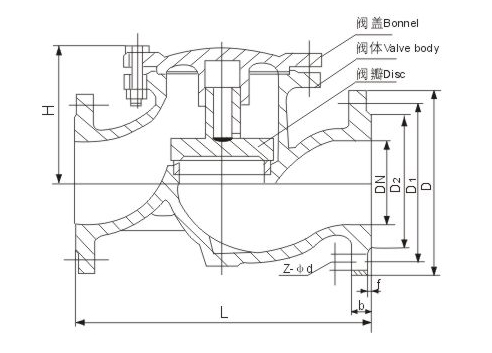

四、H41W/H國標升降式止回閥主要外形尺寸

公稱壓力 pn	公稱通徑 dn	主要連接尺寸									外形尺寸
公稱壓力 pn	公稱通徑 dn	l	d	d 1	d 2	d 6	b	f	f 1	z-φd	h
1.6mpa	40	200	145	110	85	-	16	2	-	4-18	95
	50	230	160	125	100	-	16	2	-	4-18	105
	65	290	180	140	120	-	18	2	-	4-18	120
	80	310	195	165	135	-	20	3	-	8-18	130
	100	350	215	180	155	-	20	3	-	8-18	140
	125	400	245	210	185	-	22	3	-	8-12	155
	150	480	280	240	210	-	24	3	-	8-23	180
	200	600	335	295	265	-	26	3	-	12-23	215
