H76H/W 雙瓣旋啟式對夾止回閥

1產品型號：H76H/W
2公稱通徑：DN50～DN1500、NPS 2”~60”
3壓力范圍：PN1.0～10.0MPa、Class150～600Lb
4工作溫度：-29℃～+425℃
5主體材質：碳鋼、不銹鋼、合金鋼
6設計標準：API6D、JB/T8937、API594
7結構長度：API594、JB/T8937
8連接標準：ASME B16.5、GB/T 9113、JB/T 79、HG/T 20592
9壓力試驗：API 598、GB/T 13927、JB/T 9092
10壓力-溫度等級：ASME B16.34 、GB/T12224

客戶訂購咨詢：15000666432

#止回閥

詳細介紹

一、沃茈閥門（上海）有限公司生產銷售的H76H/W雙瓣旋啟式對夾止回閥特點

1、產品結構長度短、體積小、重量輕。

2、密封瓣可根據不同的工況條件選用軟密封或硬密封材質，密封性能好。

3、水平或者垂直管道均可使用，安裝方便。

4、閥瓣關閉快速，水錘壓力小。

5、零件材質及閥門端面形式、尺寸可根據實際工況或和用戶要求合理選配，滿足各種工程需要。

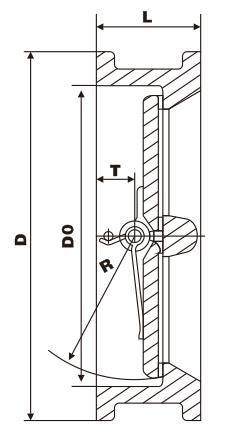

二、H76H/W對夾連接雙瓣旋啟式止回閥主要外形尺寸

壓力	口徑		尺寸				重量	配管法蘭（供參考）
	nps	dn	l	d	d 3	d 2		螺栓孔中心圓直徑 d 1	螺栓數量	螺栓直徑d		螺栓長度 l 1
	nps	dn	l	d	d 3	d 2		螺栓孔中心圓直徑 d 1	螺栓數量	in	mm	rf	rj
class 150 pn2.0mpa	2	50	60	103	56	51	2	120.5	4	5/8	m16	140	155
	2 1 /2	65	67	122	73	65	3	139.5	4	5/8	m16	150	165
	3	80	73	135	88	80	4	152.5	4	5/8	m16	160	175
	4	100	73	173	108	102	6	190.5	8	5/8	m16	170	185
	5	125	86	195	132	127	8	216.0	8	3/4	m20	190	205
	6	150	98	220	160	152	13	241.5	8	3/4	m20	205	220
	8	200	127	277	210	203	25	298.5	8	3/4	m20	240	255
	10	250	146	337	266	254	39	362.0	12	7/8	m24	270	285
	12	300	181	407	310	305	54	432.0	12	7/8	m24	310	325
	14	350	184	448	355	350	80	476.0	12	1	m27	325	340
	16	400	191	512	405	400	117	540.0	16	1	m27	340	355
	18	450	203	547	455	450	138	578.0	16	11/8	m30	365	380
	20	500	219	604	505	500	163	635.0	20	11/8	m30	385	400
	24	600	222	715	605	600	331	749.5	20	11/4	m33	405	420
	28	700	305	773	700	700	380	795.5	40	3/4	m20	455	-
	30	750	305	824	750	746	425	846.0	44	3/4	m20	455	-
	32	800	305	878	800	796	560	900.0	48	3/4	m20	460	-
	36	900	368	983	910	898	640	1009.5	44	7/8	m24	540	-
	42	1050	432	1142	1055	1050	960	1171.5	48	1	m27	625	-
	48	1200	524	1302	1205	1200	1400	1335.0	44	11/8	m30	740	-
class 300 pn5.0mpa	2	50	60	110	58	51	3	127.0	8	5/8	m16	155	175
	2 1 /2	65	67	128	73	65	4	149.0	8	3/4	m20	175	195
	3	80	73	147	88	80	6	168.5	8	3/4	m20	190	210
	4	100	73	179	108	102	8	200.0	8	3/4	m20	195	215
	5	125	86	214	132	127	15	235.0	8	3/4	m20	215	235
	6	150	98	249	160	152	18	270.0	12	3/4	m20	230	250
	8	200	127	305	210	203	31	330.0	12	7/8	m24	280	300
	10	250	146	359	266	254	51	387.5	16	1	m27	315	335
	12	300	181	420	310	305	77	451.0	16	1^1/8	m30	365	385
	14	350	222	483	355	350	117	514.5	20	11/8	m30	410	430
	16	400	232	537	405	400	190	571.5	20	1^1/4	m33	435	455
	18	450	264	594	455	450	200	628.5	24	11/4	m33	475	535
	20	500	292	652	505	500	265	686.0	24	11/4	m33	510	585
	24	600	318	772	608	600	410	813.0	24	1^1/2	m39	560	-
	30	750	368	882	740	735	660	921.0	36	1^3/8	m36	650	-
	36	900	483	1044	880	873	1020	1089.0	32	1^5/8	m42	800	-
	42	1050	568	1196	1045	1035	1540	1244.5	36	1^3/4	m45	920	-
	48	1200	629	1365	1190	1179	2260	1416.0	40	1^7/8	m48	1010	-
