一、D641X氣動法蘭軟密封蝶閥概述

沃茈閥門（上海）有限公司生產銷售的D641X氣動法蘭軟密封蝶閥是一種蝶板的回轉中心(即閥門軸中心)位于閥體的中心線和蝶板的密封截面上的蝶閥，連接方式有對夾式和法蘭式。氣動中線蝶閥流體阻力較小，中大口徑的蝶閥全開時有效流通面積較大，啟閉迅速省力，利用壓縮空氣來帶動碟扳旋轉90角度即可完成啟閉，也可以裝配上電氣閥門定位器對介質流量，壓力，溫度等各項參數進行調節控制。

二、D641X氣動法蘭軟密封蝶閥特點

1、小巧輕便，容易拆裝及維修，并可在任意位置安裝。
2、結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。
3、流量特性為直線，調節性能好。
4、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
5、蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓?jiǎn)㈤]5萬次以上仍保持零泄漏。

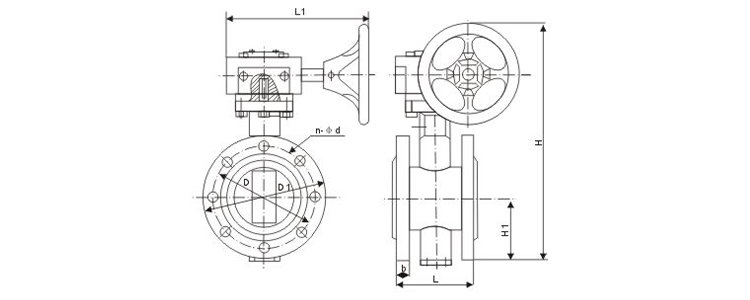

三、D641X氣動法蘭軟密封蝶閥技術參數

閥體材質：wcb、304、316、upvc
閥板材質：304、316、316l、尼龍板、鋁青銅、球鐵鍍鎳
密封閥座：nbr、epdm、ptfe【壓力等級】：1.6mpa
公稱通徑：dn25-dn1000
結構形式：a型、lt凸耳式
連接方式：對夾、法蘭式
電磁閥電壓：ac220v/110v/380v/24v 50/60hz dc24v/12v +10%到-10%
溫度范圍：nbr：-30～80℃；epdm：-30～120℃；ptfe：-30～130℃
氣動執行器：雙作用、單作用
氣動附件：換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構
