D643H/F 氣動法蘭偏心軟密封蝶閥

1產品型號：D643H/F
2公稱通徑：DN50~DN2000
3公稱壓力：0.6~1.6MPa
4閥體材質：WCB、QT450-10、HT200、HT250
5適用溫度：丁腈橡膠：-40℃～90℃、氟橡膠：-20℃～200℃
6適用介質：水、空氣、天然氣、油品及弱腐蝕性流體
7制造標準：GB/T122387-89
8法蘭標準：GB9113-2000、GB17241.6-1998
9結構長度標準：GB12221-89
10檢驗標準：GB/T13927-92

客戶訂購咨詢：15000666432

#蝶閥

詳細介紹

沃茈閥門（上海）有限公司生產銷售的D643H/F氣動法蘭式偏心軟密封蝶閥由角行程氣動活塞式執行器及蝶閥閥體組成，采用三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。

一、D643H/F氣動法蘭偏心軟密封蝶閥產品特點

1、操作力矩小，是所有閥類中操作力矩最小的一種，啟閉迅速，以壓縮空氣為動力，通過活塞齒條，齒輪的機械傳動閥桿，以角行程輸出的扭矩轉動閥板0~90°，就能快速的完成啟閉動作，結構簡單、體積小、重量輕、流阻小、流量系數大，密封性能好。調節范圍大。是自動化控制系統中儀表的執行單元。

2、采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10madc或4-20madc電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，改變閥板的旋轉角度（0-90°任意角度），具有較好的調 節控制流量等參數。

3、采用電磁換向閥、閥位回訊器，以ac220v或dc24v電源電壓和壓縮空氣作動力，實現對流體介質的快速二位切斷控制。 4、執行機構采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小，采用全密封防水設計防護等級高。氣缸體采用鏡面氣缸，無油潤滑，磨擦系數小、耐腐蝕、具有較強的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑軸承無油潤滑，確保傳動軸不摩損。

二、D643H/F氣動法蘭偏心軟密封蝶閥主要結構參數

公稱通經dn（mm)	50～2000		50～1600
公稱壓力pn（mpa)	0.6	1.0	1.6
密封試驗	0.66	1.1	1.76
強度試驗	0.9	1.5	2.4
適用溫度	丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合gb/t13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

三、D643H/F氣動法蘭偏心軟密封蝶閥主要零部件材料

零件名稱	材料
閥體	wcb、qt450-10、ht200、ht250
蝶板	wcb、qt450-10、ht200、ht250
閥軸	2cr13
密封圈	丁腈耐油橡膠
填料	柔性石墨

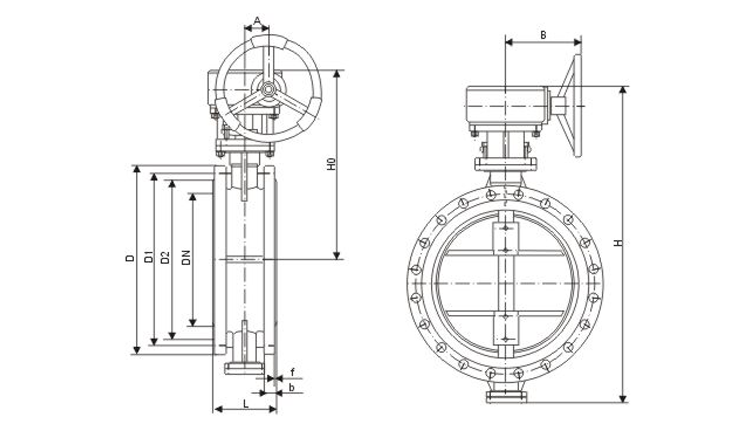

四、D643H/F氣動法蘭偏心軟密封蝶閥主要外形尺寸

主要外形連接尺寸					法蘭尺寸和螺栓孔尺寸
dn	l	h	a	b	0.6mpa				1.0mpa				1.6mpa
dn	l	h	a	b	d	d1	d2	n-d	d	d1	d2	n-d	d	d1	d2	n-d
50	108	82.5	306	80	80	140	110	88	4-14	185	125	99	4-18	165	125	99	4-18
65	112	92.5	321	80	80	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	114	100	346	80	80	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	127	110	387	95	95	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	140	125	411	95	95	240	20	174	8-18	250	210	184	8-18	250	210	184	8-18
150	140	142.5	447	95	95	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	152	170	607	190	308	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	165	192.5	688	190	308	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	178	222.5	742	190	308	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	190	252.5	797	190	308	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	216	282.5	930	270	466	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	222	307.5	975	270	466	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	229	335	1065	270	466	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	267	390	1225	457	625	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	292	447.5	1343	457	625	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	318	507.5	1436	457	625	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	330	557.5	1616	598	853	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	410	615	1711	598	853	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	470	727.5	1971	598	853	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48
1400	530	837.5	2218	860	1345	1630	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48
1600	600	957.5	2578	860	1345	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56
1800	670	1057.5	2689	860	1345	2045	1970	1918	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56
2000	760	1162.5	3022	952	1592	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62
