D341X 軟密封法蘭蝶閥

1產品型號：D341X
2公稱通徑：DN50～DN1000
3公稱壓力：PN0.6~1.6MPa
4適用溫度：≤120℃
5閥體材質：球墨鐵、鑄鋼、不銹鋼
6驅動形式：手動、蝸桿蝸輪傳動、氣傳動、電傳動
7適用介質：空氣、水、污水、蒸氣、煤氣、油品等
8法蘭連接尺寸：GB/T9113.1-2000;GB/T9115.1-2000;JB78
9結構長度：GB/T12221-1989
10壓力試驗：GB/T13927-1992;JB/T9092-1999

客戶訂購咨詢：15000666432

#蝶閥

詳細介紹

沃茈閥門（上海）有限公司生產銷售的D341X軟密封法蘭蝶閥作為一種用來實現管路系統切斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。在已公知的蝶閥技術中，其密封形式多采用密封結構，密封材料為橡膠、聚四氟乙烯等。由于結構特征的限制，不適應耐高溫、高壓及耐腐蝕、抗磨損等行業?，F(xiàn)有一種比較先進的蝶閥是三偏心金屬硬密封蝶閥，閥體和閥座為連體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上，這種蝶閥與傳統蝶閥相比具有耐高溫，操作輕便，啟閉無磨擦，關閉時隨著傳動機構的力矩增大來補償密封，提高了蝶閥的密封性能及延長使用壽命的優點

一、D341X軟密封法蘭蝶閥主要技術參數

公稱通徑	dn（mm）	50～2000
公稱壓力	pn（mpa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動

二、D341X軟密封法蘭蝶閥主要零件的材質

零件名稱	材料
閥體	各種橡膠、聚四氟
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈	球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
閥桿	2cr13、不銹鋼
填料	o型圈、柔性石墨

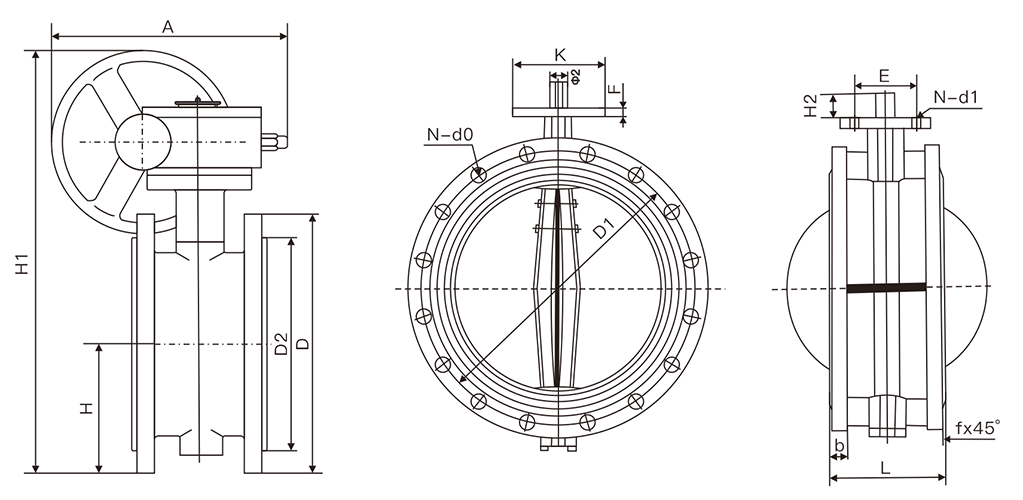

三、D341X軟密封法蘭蝶閥主要外形尺寸及重量（pn1.0/1.6mpa）

dn (mm)	a	b	c	d	d1	d2	d3	d4	d5	l	l1	l2	n-d	a	f	n-d1	重量 wt （kg）
50	83	130	20	52.9	125	165	99	57.15	65	108	111	32	4-19	90°	3	4-7	7.6
65	93	145	20	64.5	145	185	118	57.15	65	112	115	32	4-19	90°	3	4-7	9.7
80	100	155	22	78.8	160	20	132	69.85	65	114	117	32	8-19	45°	3	4-7	10.6
100	114	170	24	104	180	220	156	69.85	90	127	130	32	8-19	45°	3	4-10	13.8
125	125	190	26	123.3	210	250	184	69.85	90	140	143	32	8-19	45°	3	4-10	18.2
150	143	205	26	155.6	240	285	211	88.9	90	140	143	32	8-23	45°	3	4-10	21.7
200	170	235	26	202.5	295	340	266	88.9	125	152	155	45	8-23 12-23	45°/30°	3	4-14	31.8
250	198	280	28	250.5	350/355	395/405	319	107.95	125	165	168	45	12-23 12-28	30°	3	4-14	44.7
