D371X 對夾式軟密封蝶閥

1產品型號：D371X
2公稱通徑：DN40~DN350
3公稱壓力：PN0.6~1.6MPa
4適用溫度：≤120℃
5適用介質：空氣、水、污水、蒸氣、煤氣、油品等
6主要材質：球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
7驅動方式：手動、齒輪傳動、氣傳動、電傳動
8設計標準：GB/T12238-1989、 lS0 10631-1994或BS EN593-1998
9結構長度： GB/T1 2221-1989、lS0 5752-1988或BS EN558-1
10壓力試驗：GB/T13927-1 992、JB/T9092-1999、lS0 5028-1993或BS 6755-l-1986

客戶訂購咨詢：15000666432

#蝶閥

詳細介紹

一、D371X對夾軟密封蝶閥用途及特點
沃茈閥門（上海）有限公司生產銷售的D371X對夾式軟密封蝶閥適用于溫度≤120℃，公稱壓力≤16mpa的食品、醫藥、化工、石油、電力、臺金、城建、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

二、D371X對夾軟密封蝶閥其主要特點

1、設計新穎、結構合理，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。

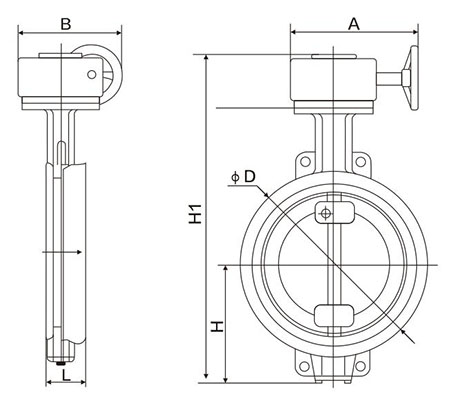

三、D371X對夾軟密封蝶閥主要外形尺寸及重量（pn1.0/1.6mpa）

dn(mm)	a	b	c	d1	l	n-φ	k	e	4-φ1	φ2	g	重量wt（kg)
50	140	80	43	125	32	4-19	77	57.15	4-6.7	12.6	100	3.34
65	152	89	46	145	32	4-19	77	57.15	4-.67	12.6	120	3.94
80	159	95	45.21	160	32	8-19	77	57.15	4-.67	12.6	127	4.05
100	178	114	52.07	180	32	8-19	92	69.85	4-10.3	15.77	156	5.48
125	190	127	55.5	210	32	8-19	92	69.85	4-10.3	18.92	190	7.66
150	203	139	55.75	240	32	8-23	92	69.85	4-10.3	18.92	212	8.5
200	238	175	60.58	295	45	8-23	115	88.9	4-14.3	22.1	268	25
250	268	203	68	350	45	12-23	115	88.9	4-14.3	28.45	325	31.4
300	306	242	76.9	400	45	12-23	140	107.95	4-14.3	31.6	403	45.9
350	368	267	76.17	460	45	16-23	140	107.95	4-14.3	31.6	436	54
