D373W/H 對夾式金屬硬密封蝶閥

1產品型號：D373W/H
2公稱通徑：DN50~DN1200
3公稱壓力：PN0.6~10.0MPa
4適用溫度：≤400℃
5適用介質：水、油、氣、醋酸類、硝酸類等其他介質
6閥體材質：WCB CF8 CF8 鉻鉬鋼低溫鋼鎳合金
7驅動方式：蝸輪傳動、電動、氣動、液動
8設計規范： GB/T 12238 API609
9結構長度： GB/T 12221 API609 ASME B16.10
10法蘭連接： GB/T 9113 API609 ASME B16.5 ISO5752
11試驗與檢驗：GB/T 13927 API598

客戶訂購咨詢：15000666432

#蝶閥

詳細介紹

一、D373W/H對夾式金屬硬密封蝶閥產品用途

沃茈閥門（上海）有限公司生產銷售的D373W/H對夾式金屬硬密封蝶閥采用精密的j形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤400℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。

二、D373W/H對夾式金屬硬密封蝶閥產品特點

1、對夾金屬多層次密封蝶閥對夾連接結構簡單，方便安裝與拆卸，重量輕的特點。金屬硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。

2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。

3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。

4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。

5、金屬硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

6、驅動裝置可以多工位(旋轉90°或180°)安裝，便于用戶使用。

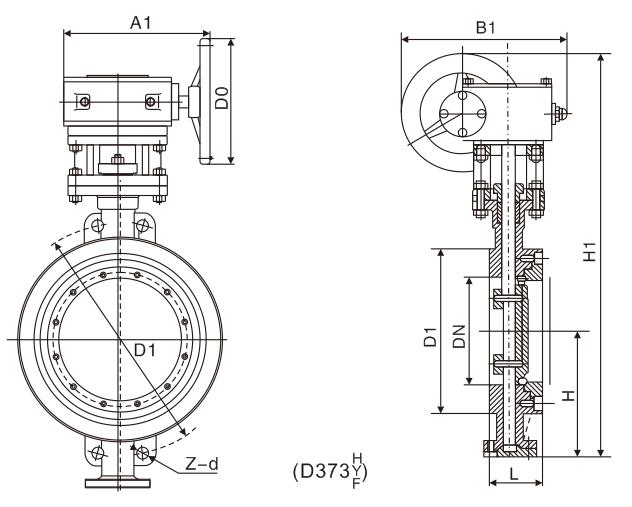

三、D373W/H對夾式金屬硬密封蝶閥外形尺寸

pn（6、10）mpa

公稱通徑 dn	外形尺寸					連接尺寸
	l	h	d73h/d373h/d673h/d973h			pn0.6mpa		pn1.0mpa
	l	h	h1	a1	b1	d1	z-d	d1	z-d
50	43	112	350	180	200	110	4-14	125	4-18
65	46	115	370	180	200	130	4-14	145	4-18
80	64	120	380	180	200	150	4-18	160	8-18
100	64	138	420	180	200	170	8-18	180	8-18
125	70	164	460	180	200	200	8-18	210	8-18
150	76	175	555	270	280	225	8-18	240	8-22
200	89	208	605	270	280	280	12-18	295	8-22
250	114	243	680	270	280	335	12-22	350	12-22
300	114	283	800	380	420	395	12-22	400	12-22
350	127	310	835	380	420	445	16-22	460	16-22
400	140	340	915	450	470	495	16-22	515	16-26
450	152	380	960	480	490	550	16-22	565	20-26
500	152	410	1020	480	490	600	20-22	620	20-26
600	178	470	1225	480	490	705	20-26	725	20-30
700	229	550	1355	640	660	810	24-26	840	24-30
800	241	640	1470	640	660	902	24-30	950	24-33
900	241	710	1545	750	860	1020	24-30	1050	28-33
1000	300	770	1795	850	900	1120	28-30	1160	28-36
1200	360	890	1965	850	900	1340	32-33	1380	32-39

pn（16、25）mpa

公稱通徑 dn	外形尺寸					連接尺寸
	l	h	d73h/d373h/d673h/d973h			pn1.6mpa		pn2.5mpa
	l	h	h1	a1	b1	d1	z-d	d1	z-d
50	43	112	350	180	200	125	4-18	125	4-18
65	46	115	370	180	200	145	4-18	145	8-18
80	49	120	380	180	200	160	8-18	160	8-18
100	56	138	420	180	200	180	8-18	190	8-22
125	64	164	460	180	200	210	8-18	220	8-26
150	70	175	555	270	280	240	8-22	250	8-26
200	71	208	605	270	280	295	12-22	310	12-26
250	76	243	680	270	280	335	12-26	370	12-30
300	83	283	825	380	420	410	12-26	430	16-30
350	92	310	900	380	420	470	16-26	490	16-33
400	102	340	980	450	470	525	16-30	550	16-36
450	114	380	1030	480	490	585	20-30	600	20-36
500	127	410	1105	480	490	650	20-33	660	20-36
600	154	470	1310	480	490	770	20-36	770	20-39
700	165	550	1435	640	660	840	24-36	875	24-42
800	190	640	1605	640	660	950	24-39	990	24-48
900	203	710	1745	750	860	1050	28-39	1090	28-48
1000	216	770	1885	850	900	1170	28-42	1210	28-56
1200	254	890	2105	850	900	1390	32-48	1420	32-56
