Q347F/W/H/Y 鑄鋼固定球閥

1產品型號：Q347F/W/H/Y
2公稱通徑：DN15~DN1600 NPS1/2”~64”
3公稱壓力：Class150~2500LB
4適用溫度：-196～450℃
5適用介質：水、氣、油品、天然氣和酸堿腐蝕介質
6設計制造：API6D
7結構長度：ANSI BI6.10
8連接法蘭：ANSI BI6.5MSS-SP44
9檢查和試驗：API STD.598

客戶訂購咨詢：15000666432

#球閥

詳細介紹

一、Q347F/W/H/Y鑄鋼固定球閥產品概述：
沃茈閥門（上海）有限公司生產銷售的Q347F/W/H/Y鑄鋼固定球閥二片式結構，其中部螺紋連接，并以ptfe墊片密封；另一種是三片式結構，中部用螺栓栓結。根據所選的閥座與墊片/填料的材料不同，適應不同的工作溫度和介質。產品主要適用于化工、冶金、石油、制藥等行業的各種高壓介質輸送管道中，適用溫度：-196～450℃；驅動方式：手動、氣動、電動、液動、渦輪動等；公稱通徑：1/2"～12"；公稱壓力：150lb~1500lb；適用介質：水、氣、油品、天然氣和酸堿腐蝕介質。

二、Q347F/W/H/Y鑄鋼固定球閥主要材質：

零件名稱	cf8系列	cf3系列	cf8m系列	cf3m系列	wcb系列
閥體 /閥蓋	cf8	cf3	cf8m	cf3m	wcb
球體	f304	f304l	f316	f316l	1cr13
閥座	ptfe/ppl	ptfe/ppl	ptfe/ppl	ptfe/ppl	ptfe/ppl
閥桿	f304	f304l	f316	f316l	1cr13
填料 /墊片	ptfe	ptfe	ptfe	ptfe	ptfe
螺栓	a193-b8	a193-b8	a193-b8m	a193-b8m	35crmoa
螺母	a191-8m	a191-8m	a191-8m	a191-8m	45

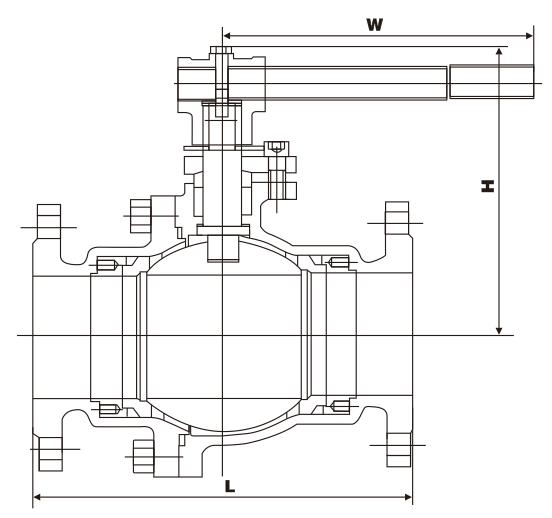

三、Q347F/W/H/Y鑄鋼固定球閥主要外形尺寸：

規格		尺寸
inch	mm	l	d	d1	d2	b	z-φd	h	w
1/2″	15	108	89	60.5	35	12	4-φ15	68	115
3/4″	20	117	98	70	43	12	4-φ15	71	130
1″	25	127	108	79.5	51	12	4-φ15	82	150
11/2″	40	165	127	98.5	73	15	4-φ15	107	230
2″	50	178	152	120.5	92	16	4-φ19	116	240
21/2″	65	190	178	139.5	105	18	4-φ19	142	280
3″	80	203	190	152.5	127	19	4-φ19	160	310
4″	100	229	229	190.5	157	24	8-φ19	185	330
5″	125	356	254	216	186	24	8-φ22	230	600
6″	150	394	279	241.5	216	26	8-φ22	250	800
8″	200	457	343	298.5	270	29	8-φ22	315	1000
10″	250	533	406	362	324	31	12-φ25	350	1200
1/2″	15	140	95	66.5	35	15	4-φ15	68	115
3/4″	20	152	117	82.5	43	16	4-φ19	75	130
1″	25	165	124	89	51	18	4-φ19	85	150
11/2″	40	190	156	114.5	73	21	4-φ22	110	230
2″	50	216	165	127	92	22	8-φ19	120	240
21/2″	65	241	190	149	105	25	8-φ22	155	280
3″	80	283	210	168.5	127	29	8-φ22	170	310
4″	100	305	254	200	157	32	8-φ22	200	330
5″	125	381	279	235	186	35	8-φ22	245	600
6″	150	403	318	270	216	37	12-φ22	270	800
8″	200	502	38l	330	270	41	12-φ2b	335	1000
10″	250	568	445	387.5	324	48	16-φz9	380	1200
