一、沃茈閥門（上海）有限公司生產銷售的Q41M 高溫球閥特點
1、結構簡單、體積小、重量輕，
2、緊密可靠。它有兩個密封面，而且球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
3、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
4、維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
5、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
6、由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。 7、流體阻力小，全通徑的球閥基本沒有流阻。

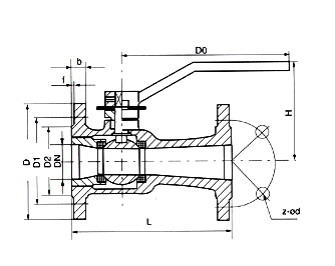

二、Q41M高溫球閥尺寸
型號 | 公稱通徑 | 尺寸mm | |||||||
l | d | d1 | d2 | b-d | z-φd | h | d0 | ||
q41m-16p | 15 | 115 | 95 | 65 | 45 | 14-2 | 4-14 | 105 | 150 |
20 | 130 | 105 | 75 | 55 | 16-2 | 4-14 | 110 | 150 | |
25 | 140 | 115 | 85 | 65 | 16-2 | 4-14 | 120 | 160 | |
32 | 165 | 135 | 100 | 78 | 16-2 | 4-18 | 145 | 160 | |
40 | 180 | 145 | 110 | 85 | 16-3 | 4-18 | 155 | 250 | |
50 | 200 | 160 | 125 | 100 | 18-3 | 4-18 | 175 | 300 | |
65 | 220 | 180 | 145 | 120 | 18-3 | 4-18 | 195 | 300 | |
80 | 250 | 195 | 160 | 135 | 20-3 | 8-18 | 225 | 320 | |
100 | 280 | 215 | 180 | 155 | 20-3 | 8-18 | 255 | 320 | |
125 | 320 | 245 | 210 | 185 | 20-3 | 8-18 | 285 | 400 | |
150 | 360 | 280 | 240 | 210 | 24-3 | 8-23 | 295 | 400 | |
200 | 400 | 335 | 295 | 265 | 30-3 | 12-23 | 330 | 450 | |
